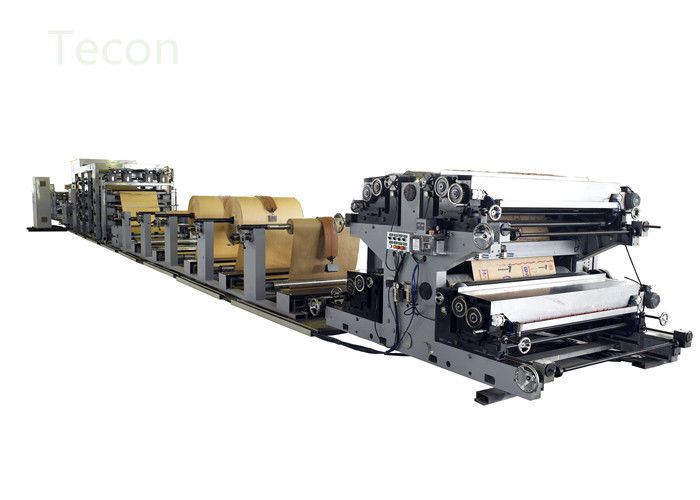

Web Kılavuzu ve Servo Sistemli Otomatik Tutkallı Vana Kağıt Torba Yapma Makinesi
- Tam otomatik kağıt poşet üretim hattımızın özellikleri

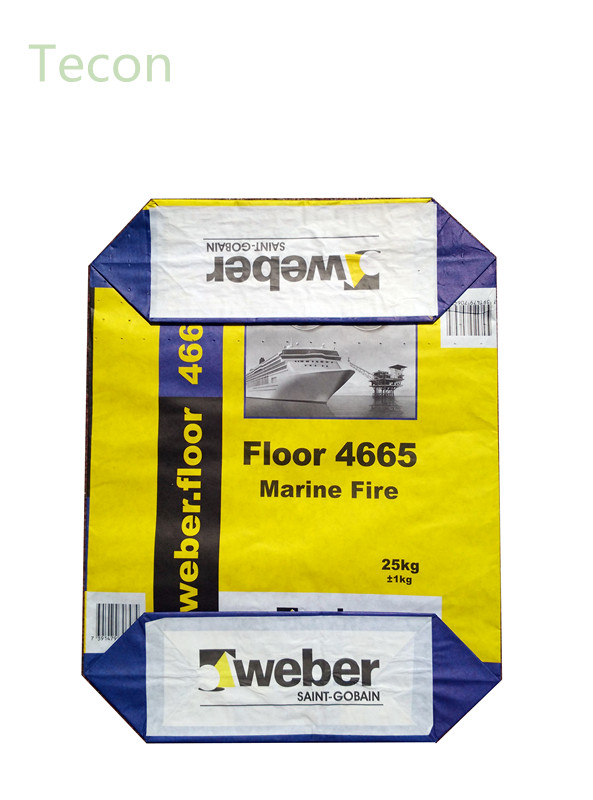

- Dolum kapağı ile düz ve yapıştırılmış taban;
- Çimento, kimyasallar, gıdalar, çay vs. için farklı türler;
- 4 renkli otomatik baskı;
- Bir adet ilave PE / PP film bulunan 2 ~ 4 kağıt katmanı;
- 35-50 milyon torba / yıl;
- Servo sistem kontrolü veya PLC kontrol mevcut, fotoelektrik ve pnömatik kontrol sistemi, Siemens elektrik sistemi ile entegre;
- Kurulum, eğitim ve bakım için tam teknik servis;
- Fabrika inşaatı ve malzemeleri satın almak için tam çözüm.
- Üretim hattımızın teknik parametreleri
ZT9804S Yumruk Makinesi
Operasyon durumu
Mesai saati | 22 saat / gün |
Tasarım sıcaklığı | 0 ~ 40 ℃ |
Tasarım nemi | MAKS. % 95 |
Gerekli numara | 1 ünite |
Model adı | ZT9804S |
performans
hız
| 80 ~ 120 tüp / dak (Kağıt kalitesine, kat ve operatörlerin becerisine bağlı olarak.) |
Boru uzunluğu | 400 ~ 1400 mm |
Boru genişliği | 380 ~ 620 mm |
Kesme tipi | Adım kesim & Düz kesim |
Kat sayısı | 2 ~ 4 kağıt + 1 PP / PE (Lütfen PP filmli kağıt torbaya ihtiyacınız olup olmadığını belirtin) |
Baskı genişliği | 1300 mm (MAX) |
Kağıt makarası genişliği | 660 ~ 1260 mm |
Kağıt makarası çapı | Maks. 1, 300 mm |
Ana tahrik motoru | 47kW |
Kümesinin boyutu | 35.3m × 2.4m × 2.7m (L × W × H) |
Toplam ağırlık | 32 T |
Makinenin oluşumu
ZT9804S Yumruk Makinesi
isim | miktar |
4 renkli baskı makinesi | 1 |
Kağıt makara standları | 5 |
Kağıt web rehberi | 1 |
Otomatik kağıt doğrultucu | 1 |
Yardımcı kağıt sürücüsü | 1 |
Delik birimi | 1 |
Latitud yapıştırma makinesi | 1 |
Boylam yapıştırma makinesi | 1 |
Birim oluşturma tüpleri | 1 |
Sürüş yırtma birimi | 1 |
Teslim ve sayım birimi | 1 |
Elektrik kumanda sistemi | 1 (Schneider) |
Hava kompresörü | 1 |
Servo sistemi | 1 |
HD4916B Bottomer Makinesi
(mukavemet tabaka yapıştırma birimi ile alttaki)
Operasyon durumu
Mesai saati | 22 saat / gün |
Tasarım sıcaklığı | 0 ~ 40 ℃ |
Tasarım nemi | MAKS. % 95 |
Gerekli numara | 1 ünite |
Model adı | HD4916B |
performans
Max hız | 110 çanta / dak (Kağıt kalitesine, kat ve operatörlerin becerisine bağlı olarak.) |
Torba uzunluğu | 520 ~ 880mm |
Torba genişliği | 420 ~ 600 mm |
Alt genişlik | 90 ~ 160mm |
Alt açık genişlik | 200 ° 440mm |
Alt merkezler arasındaki mesafe | 420 ~ 780mm |
Vana tabaka uzunluğu | 100 ul 300 mm (ayarlanabilir) |
Vana sayfa genişliği | 120 ° 240mm (ayarlanabilir) |
Ana tahrik motoru | 33kW |
Toplam ağırlık | 25T |
Kümesinin boyutu | 23.5m × 1.8m × 1.8m (L × W × H) |
Vana tablası makara çapı | Max.1,300mm |
Sayı Ekme Uzunluğu | (2 ~ 4) tabakalar + 1PP film |
Üretim hattının oluşturulması
HD4916B Bottomer Makinesi
(mukavemet tabaka yapıştırma birimi ile alttaki)
isim | miktar |
Yüksek hızlı besleme makinesi | 1 |
Egzoz çıkış biriminin perforasyonu | 1 |
Boru açma ünitesi | 1 |
Otomatik yapıştırma makinesi | 1 |
Şerit kapatma makinesi | 1 |
Torbalı alt tornalama ünitesi | 1 |

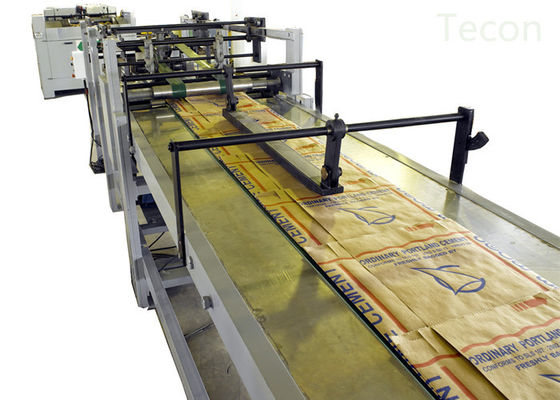

Sayma ve dağıtım hattı | 1 |
Otomatik teslimat ünitesi | 1 |
Platform kazma | 1 |
Elektrik kumanda panosu | 1 (Almanca Siemens) |
Vakum pompası | 1 (Alman Rietschele) |
Rulman | (Janpan NSK) |
